Jak hydraulické nápravové přívěsy KTG podporují těžkou přepravu?

Co je těžký přívěs a kdy jej potřebujete?

A Heavy Duty Trailer je tažená nebo samohybná přepravní platforma navržená pro přepravu nákladů, které přesahují kapacitu standardních komerčních nákladních přívěsů, typicky definovaných jako užitečné zatížení nad 40 tun, se specializovanými konfiguracemi dosahujícími desítek tisíc tun pro nejnáročnější průmyslové dopravní projekty. Heavy Duty Trailers jsou základním předpokladem pro výstavbu rozsáhlé infrastruktury, realizaci projektů v oblasti ropy a zemního plynu, instalaci výroby energie, provoz loděnic, výměnu mostů a přemisťování těžebních zařízení v každé hlavní průmyslové ekonomice.

Tři základní kategorie návěsů používaných v těžké dopravě jsou: konvenční tažené návěsy (tažené tahačem v pevných spojovacích bodech), návěsy s hydraulickou plošinou (s individuálně ovládanými hydraulickými odpruženými nápravami, které vyrovnávají náklad bez ohledu na povrch vozovky) a samohybné modulární transportéry (SPMT), které integrují vlastní pohon a řízení do modulární platformy, která může fungovat nezávisle na externím tahači. Každý typ slouží jiným charakteristikám zatížení, podmínkám přístupu na místo a provozním požadavkům a nesprávná volba mezi nimi vede buď k nebezpečné přepravě, nebo k výraznému překročení kapacity, která není pro daný úkol potřebná.

Pro kupující, projektové manažery a logistické inženýry na Středním východě a na celém světě je porozumění specifickým výkonnostním parametrům hydraulických nápravových návěsů, jako je řada KTG-3, KTG-4, KTG-5 a KTG-6, zásadní pro správnou specifikaci zařízení na zakázkách těžké přepravy, kde hmotnost nákladu, zatížení náprav a klasifikace silnic určují jak zákonné, tak praktické limity toho, co lze přepravovat na veřejné i soukromé infrastruktuře.

Jaké jsou tři typy přívěsů: Klasifikační rámec pro těžkou dopravu

Pochopení toho, jaké jsou tři typy přívěsů v kontextu těžké a specializované přepravy, poskytuje základní rámec pro výběr zařízení. Odvětvová kategorizace rozlišuje přívěsy především podle jejich konstrukčního provedení, systému odpružení a podle toho, zda vyžadují externí hnací ústrojí pro pohon.

Typ 1: Konvenční přívěsy pro těžkou přepravu

Konvenční konstrukce těžkých přívěsů zahrnují přívěsy s podvalníkem (lowboy), přívěsy se stupňovitým rámem a roztahovací přívěsy, které jsou vpředu taženy těžkým tahačem. Jedná se o celosvětově nejrozšířenější těžké přepravní platformy kvůli jejich nižší ceně v porovnání s hydraulickými a samohybnými alternativami, jejich kompatibilitě se standardními tahači a jejich dostupnosti z velké globální výrobní základny.

Konvenční návěsy s podvalníkem jsou k dispozici v konfiguracích náprav od 2 do 10 řad náprav, s jmenovitým zatížením od 50 tun do více než 200 tun v závislosti na počtu náprav, rozteči a konstrukci nosníku. Maximální zákonné zatížení nápravy ve většině zemí se u standardních přívěsů pohybuje od 8 do 13 tun na nápravu, což znamená, že čtyřnápravový podvalník se 4 tunami na zatížení plošiny nápravy rozděluje hmotnost na 8 bodů nápravy a může dosáhnout celkové užitečné hmotnosti přibližně 32 až 52 tun v závislosti na národních předpisech. Pro větší zatížení se přidávají další linie náprav, aby se zvýšil počet bodů kontaktu náprav a snížilo zatížení na nápravu na zákonem přípustnou úroveň.

Typ 2: Hydraulické plošinové přívěsy s individuálně ovládanými nápravami

Hydraulické plošinové přívěsy, známé také jako hydraulické nápravové návěsy nebo plošiny typu SPMT, pokud jsou vybaveny řízením, ale nikoli pohonem, používají samostatně hydraulicky ovládané odpružené válce v každé poloze nápravy. Hydraulické odpružení plní dvě kritické funkce současně: aktivně vyrovnává nákladní plošinu bez ohledu na nerovnosti povrchu vozovky a umožňuje obsluze snížit celou palubu, aby se usnadnilo nakládání a vykládání bez externího zvedacího zařízení.

Hydraulické nápravové návěsy řady KTG (KTG-3, KTG-4, KTG-5, KTG-6) představují účelově navrženou produktovou řadu v této kategorii, která nabízí 3 až 6 nápravových řad ve standardizovaném modulárním formátu, který umožňuje spojení více jednotek vedle sebe nebo v tandemu pro dosažení specifických rozměrů platformy a počtu náprav požadovaných pro náklad, který máte k dispozici. Tato modularita je definující komerční výhodou hydraulických plošinových přívěsů oproti konvenčním podvalníkům s pevnou konfigurací pro smlouvy o těžké průmyslové přepravě, kde se zatížení mezi jednotlivými pohyby výrazně liší.

Typ 3: Samohybný modulární transportér (SPMT)

Samojízdný modulární transportér je technologicky nejpokročilejší a provozně nejflexibilnější kategorií v těžké dopravě. Samohybný modulární transportér SPMT integruje hydraulickou plošinu, řízení jednotlivých náprav a palubní pohonnou jednotku (buď dieselovou nebo elektrickou) do modulární platformy, která se může pohybovat v libovolném směru, otáčet se na místě a projíždět terén, který by byl pro kombinace tahač-návěs nepřístupný. Označení samohybného modulárního návěsu zdůrazňuje schopnost návěsu pracovat bez externího tahače, což je kritické v aplikacích, jako jsou přesuny v suchých docích v loděnicích, obraty průmyslových závodů a mostní instalace, kde není možný přístup tahače po silnici.

Moderní samohybný modulární transportér SPMT může nést užitečné zatížení od 100 do více než 100 000 tun, když je více modulů elektronicky synchronizováno a naloženo v konfiguraci sítě, takže SPMT je jediným životaschopným dopravním řešením pro kompletní moduly platforem při stavbě ropy a zemního plynu na moři, velkých reaktorových nádobách rafinérií a instalaci mostních nosníků v městském prostředí, kde veškerá okolní dopravní infrastruktura zůstává v městském provozu.

Modulární transportér s vlastním pohonem: Jak funguje technologie SPMT

Modulární transportér s vlastním pohonem kombinuje čtyři inženýrské systémy v jediné integrované jednotce: strukturální rám paluby, hydraulický systém odpružení a řízení, systém výkonu a pohonu a elektronický řídicí a synchronizační systém. Každý systém musí fungovat správně a v koordinaci se všemi ostatními systémy, aby SPMT fungoval bezpečně při extrémních zátěžích, pro které je navržen.

Strukturální paluba a modulární architektura

Samohybná modulární transportní plošina spmt je zkonstruována z vysokopevnostní oceli v mřížkové struktuře, která rozděluje zatížení na všechny polohy náprav současně. Modulární konstrukce umožňuje připojení jednotlivých jednotek SPMT standardní šířky (typicky 2,43 m na modul) vedle sebe, aby se vytvořily plošiny o šířce 2,43 m, 4,86 ​​m, 7,29 m nebo větší, a jejich vzájemné propojení pro vytvoření plošin jakékoli praktické délky. Jeden modul SPMT obvykle poskytuje 4 až 8 linií náprav ve směru jízdy a moduly jsou kombinovány tak, aby odpovídaly půdorysu a hmotnosti konkrétního nákladu.

Konstrukční ocel používaná v konstrukci modulárních přívěsů s vlastním pohonem je typicky vysoce výtěžná ocel s minimální mezí kluzu 690 MPa (100 000 psi), která poskytuje poměr pevnosti k hmotnosti nezbytný pro přepravu maximálního zatížení při zachování výšky paluby na co nejnižší úrovni, aby se minimalizovala kombinovaná výška paluby a nákladu pro omezení světlé výšky mostu a nad hlavou.

Hydraulický systém odpružení a řízení

Každá poloha nápravy u samojízdného modulárního transportéru SPMT je vybavena nezávisle ovládaným hydraulickým válcem, který zavěšuje plošinu nad nápravu. Hydraulický systém připojuje všechny válce ke společnému potrubí s jednotlivými regulačními ventily, což umožňuje:

• Aktivní vyrovnávání paluby: Když SPMT projíždí nerovným terénem, jednotlivé válce se vysouvají nebo zasouvají, aby udržely palubu ve vodorovné poloze, čímž chrání citlivý náklad před nakláněním, klouzáním a strukturálním zatížením z nerovnoměrné podpory. Tolerance úrovně je obvykle plus nebo mínus 0,5 až 1,0 stupně od horizontály.
• Nastavení výšky: Plošinu lze pro přenos nákladu spustit na úroveň země a během přepravy ji zvednout do pojezdové výšky. Vertikální rozsah zdvihu je typicky 300 až 600 mm v závislosti na modelu SPMT.
• 360stupňové řízení nápravy: Každá náprava může být řízena nezávisle, což umožňuje SPMT jet v libovolném směru, zatáčet s minimálním poloměrem a provádět krabí řízení (pojezd do stran) bez otáčení plošiny. Díky této schopnosti se SPMT jedinečně hodí do omezených průmyslových areálů.

Systém napájení a pohonu

Pohonnou jednotkou samohybného modulárního transportéru SPMT je obvykle dieselový motor (nebo u novějších modelů s elektrickým pohonem baterie nebo zdroj energie z palivových článků), který pohání hydraulická čerpadla zásobující jak válce zavěšení, tak motory pohonu kol. Hnací motory v každé poloze kol nápravy zajišťují pohon a brzdění, přičemž elektronický řídicí systém řídí rozdělení točivého momentu na všechna poháněná kola, aby se zabránilo prokluzování kol při extrémním zatížení.

Moderní samohybné modulární transportéry SPMT dosahují pojezdové rychlosti 1 až 8 km/h v závislosti na hmotnosti nákladu, terénu a geometrii trasy, což se může v absolutních hodnotách zdát pomalé, ale je vhodné vzhledem k rozsahu a hodnotě přepravovaných nákladů. Modul plošiny na moři o hmotnosti 5 000 tun pohybující se rychlostí 3 km/h nese kinetickou energii ekvivalentní plně naloženému nákladnímu vlaku při traťové rychlosti a řízené nízké rychlosti dopravy SPMT jsou spíše bezpečnostním konstrukčním parametrem než omezením výkonu.

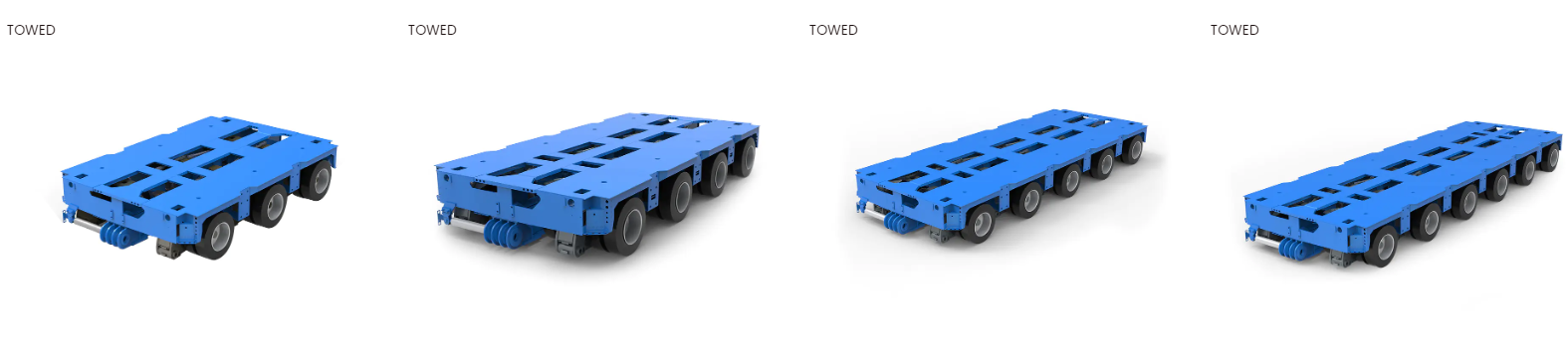

Hydraulické návěsy s nápravou KTG: Kompletní průvodce specifikací

Hydraulické návěsy řady KTG představují produktovou řadu navrženou pro sektor těžké průmyslové dopravy se čtyřmi standardními konfiguracemi odpovídajícími 3, 4, 5 a 6 nápravovým řadám na jednotku přívěsu. Každá konfigurace KTG nabízí jinou kapacitu užitečného zatížení, délku paluby a profil rozložení zatížení na nápravu, díky čemuž je řada použitelná pro širokou škálu scénářů těžké přepravy od velkých transformátorů a tlakových nádob až po moduly zařízení na moři a přístavní stroje.

Přívěs KTG-3 s hydraulickými nápravami se 3 nápravami: Specifikace a použití

The KTG-3 hydraulický nápravový řadový přívěs se 3 nápravami je nejkompaktnější konfigurací v řadě KTG, která poskytuje platformu vhodnou pro náklady, které se vejdou do půdorysu 3 náprav a vyžadují hydraulické odpružení pro ochranu nákladu nebo schopnost vyrovnání paluby, kterou konvenční přívěsy nemohou poskytnout.

• Konfigurace náprav: 3 řady hydraulických náprav, se 2 nebo 4 koly na linii nápravy v závislosti na konfiguraci, poskytující 6 až 12 kontaktních bodů.
• Kapacita užitečného zatížení: Obvykle 60 až 90 tun celkového užitečného zatížení platformy, v závislosti na specifikaci pneumatik a stavu vozovky.
• Rozměry palubky: Standardní šířka plošiny 2,43 až 3,0 m, délka plošiny odpovídá délce 3osého modulu.
• Zdvih hydraulického odpružení: Rozsah vertikálního nastavení 300 až 500 mm pro optimalizaci nakládací a přepravní výšky.
• Nejlepší aplikace: Transformátory, malé tlakové nádoby, průmyslové stroje, generátorová soustrojí a vojenská technika přepravují tam, kde jsou zatížení v rozsahu 3 náprav.

Přívěs KTG-4 s hydraulickými nápravami se 4 nápravami: Specifikace a použití

The KTG-4 hydraulický nápravový řadový přívěs se 4 nápravami přidává jednu nápravovou linii k platformě KTG-3, proporcionálně zvyšuje kapacitu užitečného zatížení a rozděluje zatížení přes delší kontaktní zónu, což snižuje bodové zatížení na citlivých vozovkách a mostních konstrukcích.

• Konfigurace náprav: 4 řady hydraulických náprav, poskytujících celkem 8 až 16 kontaktních bodů kol.
• Kapacita užitečného zatížení: Obvykle 80 až 120 tun celkového užitečného zatížení plošiny pro standardní konfigurace silniční dopravy.
• Zatížení nápravy na řádek: Přibližně 20 až 30 tun na linii nápravy v závislosti na celkovém užitečném zatížení, v rámci přípustných limitů pro povolení těžké přepravy ve většině jurisdikcí na Středním východě.
• Nejlepší aplikace: Středně výkonné transformátory (rozsah 50 až 100 tun), petrochemické nádoby, stavební stroje (velká rypadla, jeřáby bez výložníku) a stroje pro manipulaci s přístavy.
• Schopnost spojky: KTG-4 lze spojit s dalšími moduly KTG v tandemu nebo vedle sebe a vytvořit tak větší plošiny pro zatížení přesahující kapacitu jedné jednotky.

Přívěs KTG-5 s hydraulickými nápravami s 5 nápravami: Specifikace a použití

The Hydraulický řadový přívěs KTG-5 s 5 nápravami poskytuje kapacitu střední třídy v řadě KTG a nabízí výrazné zvýšení užitečného zatížení oproti konfiguraci se 4 nápravami, přičemž zůstává v rámci provozních omezení většiny průzkumů tras těžké přepravy pro infrastrukturní a energetické projekty na Středním východě a celosvětově.

• Konfigurace náprav: 5 řad hydraulických náprav, které poskytují 10 až 20 kontaktních bodů kol.
• Kapacita užitečného zatížení: Obvykle 100 až 160 tun celkového užitečného zatížení plošiny.
• Celková hmotnost vozidla: S tarou tažného stroje a přívěsu dosahuje celková celková hmotnost soupravy vozidel (GCVW) 180 až 250 tun, což vyžaduje zvláštní povolení k přepravě a ve většině jurisdikcí často zpevnění trasy nebo doprovod.
• Přesnost vyrovnání paluby: Hydraulické ovládání udržuje úroveň paluby v rozmezí plus minus 0,5 stupně napříč všemi 5 polohami náprav a chrání citlivý náklad, jako jsou transformátory a přesná průmyslová zařízení, před strukturálním nebo elektrickým poškozením způsobeným nakloněním.
• Nejlepší aplikace: Velké výkonové transformátory (rozsah 100 až 150 tun), těžké reaktorové nádoby, mostní nosníky, součásti modulů na moři a přemisťování důlních zařízení.

Přívěs KTG-6 s hydraulickými nápravami se 6 nápravami: Specifikace a použití

The Přívěs KTG-6 s hydraulickými nápravami se 6 nápravami je nejnáročnější konfigurace jedné jednotky v řadě KTG, která poskytuje maximální počet náprav a užitečné zatížení řady v modulu standardního formátu. Konfigurace se 6 nápravami je vhodná pro nejtěžší náklady s jedním zdvihem v rozsahu 150 až 200 tun, které musí být přepravovány po silniční infrastruktuře, aniž by vyžadovaly plné schopnosti modulárního samohybného transportéru SPMT.

• Konfigurace náprav: 6 řad hydraulických náprav, které poskytují 12 až 24 kontaktních bodů kol v závislosti na konfiguraci dvojité pneumatiky nebo super jednoduché pneumatiky.
• Kapacita užitečného zatížení: Obvykle 150 až 250 tun celkového užitečného zatížení platformy pro standardní konfiguraci.
• Řízení zatížení nápravy: Konfigurace se 6 nápravami umožňuje hydraulickému systému vyrovnat zatížení napříč všemi nápravami a kompenzovat tak asymetrické zatížení nákladu, které by jinak způsobilo přetížení jednotlivých náprav u běžných přívěsů s pevným odpružením.
• Spojka pro více jednotek: Více jednotek KTG-6 lze spojit v tandemu a vytvořit tak rozšířené platformy pro velmi dlouhé náklady, jako jsou mostní nosníky, věže větrných turbín a části potrubí delší než 50 metrů.
• Nejlepší aplikace: Extra velké transformátory a reaktory nad 150 tun, moduly těžkého průmyslu, komponenty ropných a plynových elektráren, pobřežní logistika v přístavních prostředích a velké prvky civilní infrastruktury.

Srovnávací tabulka řady KTG

Střední východ Heavy Duty Transporter: Požadavky trhu a provozní podmínky

The Středovýchodní těžký přepravník trh má jedinečné vlastnosti řízené rozsahem regionálních programů rozvoje energetiky, petrochemie a infrastruktury. Saúdská Arábie, Spojené arabské emiráty, Katar, Kuvajt, Omán a Bahrajn společně představují jednu z nejvyšších koncentrací poptávky po těžké nákladní dopravě na hlavu v jakémkoli regionu na celém světě, poháněnou pokračující výstavbou megaprojektů napříč rozšiřováním rafinerií, rozvojem zařízení na LNG, modernizací výroby elektřiny a programy městské infrastruktury výjimečného rozsahu.

Faktory, které definují požadavky na těžkou přepravu na Středním východě

• Extrémní okolní teploty: Okolní teploty v oblasti Perského zálivu v letních měsících pravidelně překračují 45 stupňů Celsia, což významně ovlivňuje viskozitu hydraulického oleje, zahřívání pneumatik a požadavky na chlazení motoru pro operace těžkých přepravců na Blízkém východě. Hydraulické systémy pro použití na Blízkém východě Heavy Duty Transporter musí být specifikovány se syntetickými vysokoteplotními hydraulickými oleji a předimenzovanými chladicími systémy, které udržují provozní viskozitu v rámci specifikace při okolních podmínkách 45 až 50 stupňů. Standardní hydraulické oleje dimenzované pro evropské teploty okolního prostředí se zřídnou nad svůj efektivní rozsah viskozity v letních podmínkách v Perském zálivu, což způsobí snížený hydraulický tlak a potenciálně katastrofální ztrátu kontroly zatížení.
• Ochrana proti vniknutí písku a prachu: Větrem naváté částice písku v pouštním prostředí Perského zálivu jsou extrémně jemné a abrazivní, pronikají do neutěsněných ložisek, hydraulických spojů a elektrických systémů rychlostí, s níž by se při operacích s mírným klimatem nesetkali. Specifikace Middle East Heavy Duty Transporter musí zahrnovat elektrické kryty IP65 nebo vyšší, utěsněné hydraulické spoje a utěsněná bezúdržbová ložiska na všech otočných bodech nápravy. Nechráněná konvenční uspořádání ložisek vyžadují časté intervaly výměny měřené spíše v měsících než letech v prostředí s vysokou prašností v zálivu.
• Rozdíl v kvalitě silnice: Trasy pro těžkou přepravu na Středním východě sahají od prémiových víceproudých dálnic s vynikající kvalitou vozovky až po nezpevněné průmyslové příjezdové cesty, zpevněné plochy přístavních terminálů a pouštní traťové úseky spojující staveniště s nejbližší veřejnou komunikací. Hydraulické odpružení návěsů řady KTG a plošin SPMT je v tomto provozním prostředí zvláště cenné, protože aktivně kompenzuje nerovnosti povrchu, které by u konvenčních návěsů s pevným odpružením vytvářely nebezpečné dynamické zatížení.
• Velká poptávka po přepravě jedním výtahem: Odvětví ropy a zemního plynu na Středním východě generuje stálou poptávku po přepravě největších těžkých nákladů na světě: pobřežních plášťových konstrukcí, modulů FPSO, reaktorových nádob rafinerií přesahujících 500 tun a zařízení na výrobu energie včetně velkých plynových turbín a jejich přidružených transformátorů. Tato poptávka vede k výběru velkoformátových konfigurací KTG-6 a platforem SPMT pro projekty, kde jednotlivé výtahy přesahují 200 tun.
• Logistika z přístavu na místo: Mnoho těžkých nákladů připlouvajících na Blízký východ přichází přes hlavní přístavy včetně Jebel Ali (SAE), přístav krále Abdula Azíze v Dammamu (Saúdská Arábie), přístav Sohar (Omán) a přístav Hamad (Katar). Logistický řetězec těžké přepravy z přístavu na místo projektu často zahrnuje jak operace SPMT v prostředí přístavu (kde je omezený přístup na silnici), tak konvenční silniční přepravu s plošinovými přívěsy KTG pro silniční část cesty.

Blízkovýchodní návěs: Standardní páteř komerční dopravy

Trh s návěsy na Středním východě zahrnuje celou řadu standardních komerčních nákladních návěsů od standardních valníků a plachtových návěsů až po specializované podvalníky a jednotky s řízenou teplotou, které tvoří páteř regionální logistické infrastruktury. I když není segment návěsů na Středním východě klasifikován jako zařízení pro těžké nákladní vozy, je provozně spojen s těžkou přepravou, protože standardní návěsy často zvládají předběžné umístění komponentů, příslušenství a podpůrného vybavení pro velké projekty těžké přepravy.

Harmonizované předpisy Rady pro spolupráci v Perském zálivu (GCC) pro vozidla a přepravu stanovily maximální přípustnou celkovou hmotnost soupravy vozidel (GCVW) na 65 tun pro standardní povolené konfigurace ve většině členských států, přičemž pro jakoukoli kombinaci překračující tento limit jsou vyžadována zvláštní povolení. Tento práh je komerční hranicí mezi standardními provozy návěsů na Blízkém východě a provozy těžké nákladní dopravy vyžadující specializované zařízení KTG nebo SPMT a odpovídající inženýrské analýzy, průzkumy tras a žádosti o povolení.

SPMT vs KTG Hydraulický přívěs: Výběr správného vybavení pro váš projekt

Rozhodování mezi samohybným modulárním transportérem SPMT a návěsem KTG s hydraulickou nápravou pro konkrétní úkol těžké přepravy zahrnuje vyhodnocení pěti klíčových faktorů projektu: dostupný přístup k silnici a omezení trasy, hmotnost a geometrie nákladu, požadavky na vstup na místo a umístění, přepravní vzdálenost a celkový rozpočet projektu včetně nákladů na mobilizaci.

Kdy zvolit samohybný modulární transportér SPMT

• Přístup na omezené místo, kde kombinace tahače a návěsu nemohou manévrovat: Jednotky SPMT dokážou řídit, otáčet náklad na místě a projíždět mezerami, které konvenční kombinace přívěsu a tahače nezvládnou. Nakládání suchého doku v loděnici, umístění modulů na pobřežní povrchy a umístění zařízení v provozně aktivních průmyslových zařízeních, to vše obvykle vyžaduje schopnost SPMT.
• Náklad nad 500 tun jedním zdvihem: Zatímco návěsy KTG spojené ve velkých konfiguracích mohou teoreticky zvládnout velmi vysoké hrubé zatížení, provozní řízení velmi velkých vícejednotkových uspořádání KTG s jedním hlavním tahačem se nad přibližně 500 tun stává prakticky složitým. Nad touto hmotností poskytují platformy SPMT s integrovaným pohonem v každé poloze modulu lépe ovladatelné řízení zátěže a přesnější schopnost polohování.
• Přenos mezi plovoucími a pevnými konstrukcemi (zatížení/vyložení): Samonivelační schopnost hydraulického odpružení SPMT v kombinaci s vlastním pohonem dělá ze SPMT standardní nástroj pro operace nakládání a vykládání mezi plavidly a přístavními konstrukcemi, kde kolísání přílivu a odlivu a pohyb plavidla vyžadují plynulé nastavení výšky paluby během procesu přesunu.

Kdy zvolit přívěs KTG s hydraulickou nápravou

• Silniční doprava na vzdálenosti nad 5 km: Samohybné modulární transportéry SPMT jezdí rychlostí 1 až 8 km/h a nejsou vhodné pro dálkové přesuny po silnici. Hydraulické nápravové návěsy KTG tažené hlavním tahačem mohou cestovat silniční rychlostí vhodnou pro podmínky povolení, typicky 15 až 40 km/h pro přesuny těžkých tahů, což z nich dělá správnou volbu pro přepravu mezi přístavy, železničními terminály a projektovými místy na smysluplné silniční vzdálenosti.
• Náklad 60 až 250 tun vyžadující silniční přepravu: Řady KTG-3 až KTG-6 pokrývají řadu jednotlivých jednotek o hmotnosti 60 až 250 tun s vhodným hydraulickým odpružením a modulární možností rozšíření při výrazně nižších nákladech na mobilizaci zařízení než platformy SPMT pro aplikace v silniční dopravě v tomto hmotnostním rozsahu.
• Projekty s vysokou dopravní frekvencí a mírnou hmotností na jeden tah: Pro opakovanou přepravu průmyslového zařízení o hmotnosti 80 až 150 tun na přesun (jako jsou pravidelné obraty závodu, přemisťování těžebních zařízení nebo opakované výměny výkonového transformátoru) představuje přívěs KTG-4 nebo KTG-5 nákladově nejefektivnější řešení, protože jeho nižší denní provozní náklady ve srovnání s pronájmem SPMT se amortizují příznivěji při více stěhování.

SPMT vs KTG: Srovnání rozhodovacích kritérií

Průzkum tras, povolení a stavební inženýrství pro přepravu těžkých přívěsů

Každý pohyb těžké nákladní dopravy zahrnující a Heavy Duty Trailer nad zákonné limity celkové hmotnosti vozidla vyžaduje strukturovaný předpřepravní inženýrský proces zahrnující průzkum trasy, žádosti o povolení a v některých případech dočasné zpevnění mostů, propustků a povrchů vozovek podél navrhované trasy. Tento proces není byrokratickou režií, ale skutečným požadavkem řízení bezpečnosti a odpovědnosti: přetížený most, který selže při zatížení 200 tun, přináší následky, které žádné dopravní pojištění plně nekryje.

Požadavky na průzkum tras pro dopravu KTG a SPMT

Průzkum trasy pro těžkou přepravu pomocí zařízení KTG nebo SPMT musí zdokumentovat a posoudit:

• Kapacita mostu: Každý most na navrhované trase musí být posouzen z hlediska kompatibility s navrženou celkovou hmotností soupravy a konfigurací nápravového zatížení. Jako vstupy jsou vyžadovány originální výkresy návrhu, zprávy o kontrole aktuálního stavu konstrukce a historie zatížení dopravou. Pro trasy na Blízkém východě bylo mnoho mostů původně navrženo podle evropských nebo amerických norem pro zatížení silnic ze 70. a 80. let a jejich skutečná zbývající kapacita při specifických konfiguracích těžkých nákladních vozidel vyžaduje nezávislou analýzu konstrukce.
• Světlost nad hlavou: Všechny překážky nad hlavou včetně elektrického vedení, telekomunikačních kabelů, podhledů mostů a portálů pro značení musí být identifikovány a jejich vzdálenost musí být ověřena vzhledem k přepravní výšce nákladového prostoru a paluby přívěsu. U transformátorů a reaktorových nádob s výškou nad 5 metrů na palubě může nadzemní elektrická vedení o 11 kV a 33 kV vyžadovat dočasné odpojení napájení a fyzické zvednutí, než bude možné pokračovat v přepravě.
• Šířka silnice a poloměr otáčení: Musí být vypočtena a fyzicky ověřena dráha pohybu soupravy Heavy Duty Trailer během zatáček, aby odpovídala dostupné šířce vozovky, zejména na křižovatkách, kruhových objezdech a zatáčkách. Kombinace přívěsů KTG s hydraulickým zadním řízením (běžné u konfigurací KTG-5 a KTG-6) snižují dráhu pohybu tím, že během zatáček nasměrují skupiny zadní nápravy v opačném směru než tažný stroj.
• Stav vozovky a nosnost: Měkký nebo poškozený povrch vozovky může vyžadovat dočasné pojezdové pásy z ocelového plechu, zlepšení terénu nebo odchylku trasy, aby se zabránilo trvalému poškození vozovky a zabránilo se ztrátě stability vozidla na měkkém povrchu. To je zvláště důležité pro přístupové cesty k místům na Blízkém východě přes nedávno upravený pouštní terén.

Často kladené otázky

1. Co je to těžký přívěs a jak se liší od standardního komerčního přívěsu?

Heavy Duty Trailer je přepravní platforma navržená speciálně pro náklady přesahující nosnost standardních komerčních nákladních přívěsů, typicky nad 40 tun užitečného zatížení, se specializovanými konstrukčními, závěsnými a řídicími systémy pro bezpečnou přepravu nadrozměrných, nadměrných nebo strukturálně citlivých nákladů. Standardní komerční návěsy (valníky, plachtové plachty, chlazené jednotky) jsou na většině trhů navrženy pro zatížení až 24 až 28 tun užitečného zatížení, používají konvenční listové pružiny nebo vzduchové odpružení a připojují se ke standardním točnicovým tahačům. Heavy Duty Trailers využívají ocelové konstrukce s vyšší pevností, hydraulické odpružení, vícenápravové konfigurace pro rozložení nákladu a často vyžadují zvláštní povolení pro každý přepravní pohyb nad zákonné hmotnostní limity.

2. Jaké tři typy přívěsů se používají v těžké nákladní dopravě?

Tři typy návěsů pro těžkou přepravu jsou: konvenční návěsy pro těžkou přepravu (nízké, stupňovité a výsuvné tažené tažným strojem v pevných spojovacích bodech), návěsy s hydraulickou plošinou (s individuálně ovládanými hydraulickými odpruženými nápravami včetně řady KTG-3, KTG-4, KTG-5 a KTG-6) a samohybné modulární přepravníky (SPMT), které mají svůj vlastní posilovač řízení a nivelační mechanismus, integrující vlastní pohon a pohon. Každý typ řeší různé kombinace hmotnosti užitečného nákladu, přepravní vzdálenosti, omezení přístupu na místo a požadavků na přesnost polohování.

3. Jak funguje modulární transportér s vlastním pohonem?

Samohybný modulární transportér spmt funguje tak, že integruje nezávisle ovládané hydraulické odpružené válce v každé poloze nápravy (které vyrovnávají plošinu a přenášejí zatížení rovnoměrně bez ohledu na terén), jednotlivé hydraulické motory pro pohon kol, které zajišťují pohon a brzdění, 360stupňové řízení náprav u každé skupiny náprav umožňující pohyb v libovolném směru a elektronický synchronizační systém, který koordinuje všechny hydraulické a hnací funkce napříč více spojenými moduly. Výsledkem je platforma, která unese extrémně těžký náklad s milimetrovou přesností a zároveň chrání citlivý náklad před nakloněním nebo nárazovým zatížením během přepravního pohybu.

4. Čím se liší operace těžkého transportéru na Blízkém východě od evropské nebo severoamerické těžké přepravy?

Provozy Middle East Heavy Duty Transporter se liší od těžké nákladní dopravy v mírném klimatu především v požadavcích na extrémní teplotu okolí (až 50 stupňů Celsia okolního prostředí, vyžadující vysokoteplotní hydraulické oleje a rozšířené chladicí systémy), požadavky na ochranu proti vnikání písku a prachu (IP65 nebo vyšší pro všechny elektrické a hydraulické komponenty), výjimečný rozsah jednotlivých hmotností nákladu poháněný silničním energetickým přístavem v Perském zálivu, kombinovaným přepravním návěsem a přepravním potrubím SPTG založeným na frekventovaném silničním energetickém sektoru. jeden projektový logistický řetězec. Zařízení, která nejsou specificky nakonfigurována pro podmínky v Perském zálivu, zaznamenají předčasné poruchy v hydraulických, elektrických a mechanických systémech, pokud budou provozována ve špičkových letních podmínkách na Blízkém východě.

5. Jaká je maximální užitečná hmotnost přívěsu KTG-6 s hydraulickou nápravou?

Řadový přívěs KTG-6 s hydraulickými nápravami se 6 nápravami poskytuje typické maximální užitečné zatížení 150 až 250 tun ve standardní konfiguraci jedné jednotky v závislosti na specifikaci pneumatik, nosnosti povrchu vozovky a příslušných národních nebo regionálních předpisech o zatížení náprav. Když je několik jednotek KTG-6 spojeno v tandemu, celková užitečná zátěž se zvyšuje úměrně s počtem jednotek dohromady. Pro náklad přesahující 500 tun je konfigurace modulárního transportéru s vlastním pohonem SPMT obvykle vhodnější z kapacitních i provozních důvodů, zejména tam, kde je vyžadováno přesné umístění v místě určení.

6. Potřebuji zvláštní povolení k provozu přívěsu KTG s hydraulickou nápravou?

Ano, prakticky ve všech jurisdikcích po celém světě vyžaduje jakákoli kombinace vozidel, která překračuje standardní zákonnou maximální celkovou hmotnost vozidla (obvykle 40 až 65 tun v závislosti na zemi), před pohybem po veřejných komunikacích zvláštní povolení k přepravě. Pro přívěsy KTG v jakékoli konfiguraci náprav nad KTG-3, které přenášejí značné zatížení, budou na většině trhů vyžadována povolení. Povolovací proces obvykle vyžaduje předložení specifikací vozidla, dokumentace o průzkumu trasy, zpráv o posouzení mostů a navrhovaného jízdního řádu se souhlasem příslušného silničního a dopravního úřadu před zahájením pohybu. V jurisdikcích Středního východu vydává povolení ministerstvo dopravy v každé příslušné zemi.

7. Lze použít hydraulický přívěs KTG místo SPMT pro všechny těžké přepravní práce?

Ne, návěsy KTG s hydraulickými nápravami nemohou nahradit samohybné modulární transportéry SPMT pro všechny aplikace těžké přepravy. Primárními omezeními přívěsů KTG ve srovnání s SPMT je jejich požadavek na externí hnací stroj pro pohon (který omezuje přístup na stísněných místech), jejich konvenční obálka řízení přívěsu (která zabraňuje krabímu řízení a otáčení na místě) a jejich nižší maximální praktické užitečné zatížení pro pohyby s jedním zdvihem nad přibližně 500 tun. SPMT je specificky vyžadován pro operace nakládky a vykládky v přístavech, umisťování omezených průmyslových areálů a jakékoli aplikace, kde musí přepravní plošina manévrovat ve směrech nebo volných prostorech, které jsou pro kombinaci tahače a návěsu nemožné.

8. Jaký je rozdíl mezi modulárním transportérem s vlastním pohonem a modulárním přívěsem s vlastním pohonem?

Pojmy modulární transportér s vlastním pohonem a modulární přívěs s vlastním pohonem označují v podstatě stejnou třídu zařízení: modulární hydraulickou platformu s integrovaným pohonem, která může fungovat bez externího hnacího stroje. Termín samohybný modulární přívěs (SPMT) zdůrazňuje modulární povahu platformy a její kompatibilitu se standardními konvencemi pro připojení přívěsu a konfigurací, zatímco samohybný modulární přepravník zdůrazňuje kompletní přepravní schopnosti platformy včetně jejích pohonných a řídicích systémů. V komerčním a technickém použití jsou tyto dva termíny do značné míry zaměnitelné a pro oba se důsledně používá zkratka SPMT.

9. Jak si stojí KTG-5 v porovnání s KTG-6 pro transport transformátorů na Středním východě?

Pro přepravu silových transformátorů na Středním východě závisí výběr mezi řadovým návěsem KTG-5 s hydraulickými nápravami s 5 nápravami a řadovým návěsem KTG-6 s hydraulickými nápravami se 6 nápravami na hmotnosti transformátoru a limitech zatížení náprav platných pro konkrétní přepravní trasu. Transformátory v rozsahu 100 až 150 tun jsou typicky v rámci kapacity KTG-5, zatímco transformátory nad 150 tun vyžadují kapacitu KTG-6 nebo konfigurace s tandemovou vazbou. U nejběžnějších hmotností velkých síťových transformátorů v projektech energetické infrastruktury na Středním východě, které se pohybují od 100 do 250 tun, KTG-5 pokrývá lehčí jednotky a KTG-6 zvládá nejtěžší jednotky, což tvoří obě základní části kompletní flotily blízkovýchodních Heavy Duty Transporter pro logistiku energetického sektoru.

10. Jaká konstrukční ocel se používá u těžkých přívěsů a proč na tom záleží?

Heavy Duty Trailers, včetně řady KTG a platforem SPMT, používají vysokopevnostní konstrukční ocel s minimálními mezemi kluzu typicky v rozmezí od 460 MPa do 690 MPa (ve srovnání s 235 MPa až 355 MPa pro standardní konstrukční ocel u konvenčních přívěsů). Tato vysokopevnostní ocel umožňuje konstrukci přívěsu nést extrémní zatížení v rámci tloušťky paluby a celkové hmotnosti, která udržuje vlastní vlastní hmotnost přívěsu na tak nízké úrovni, jak je prakticky dosažitelné, čímž se maximalizuje čisté užitečné zatížení, které přívěs unese v rámci jakéhokoli daného limitu celkové hmotnosti vozidla. Pro operace na Středním východě musí specifikace oceli zohledňovat také zvýšené provozní teploty, kdy u standardní konstrukční oceli může dojít k mírnému snížení meze kluzu při trvalých teplotách nad 100 stupňů Celsia, k čemuž může dojít v prostředí pouště s vysokým okolním prostředím, když je ocelová paluba vystavena přímému slunečnímu záření bez nákladu nebo stínění nad ní.
